Als erfahrener Lieferant von Kompressionsdehnungsklemmen habe ich aus erster Hand die kritische Bedeutung der genauen Messung der mechanischen Festigkeit dieser wesentlichen Komponenten erlebt. Kompressionsdehnungsklemmen spielen in verschiedenen Branchen eine entscheidende Rolle, insbesondere in Stromübertragungs- und Verteilungssystemen, in denen sie verwendet werden, um Kabel unter Spannung zu verankern und zu unterstützen. Es ist nicht nur für die Sicherheit und Zuverlässigkeit des gesamten Systems von entscheidender Bedeutung, sondern auch für die Einhaltung der Industrievorschriften von entscheidender Bedeutung, um sicherzustellen, dass ihre mechanische Stärke entspricht. In diesem Blog werde ich einige Erkenntnisse darüber mitteilen, wie die mechanische Festigkeit einer Kompressionsdehnungsklemme misst.
Verständnis der Grundlagen von Kompressionsspannungsklemmen

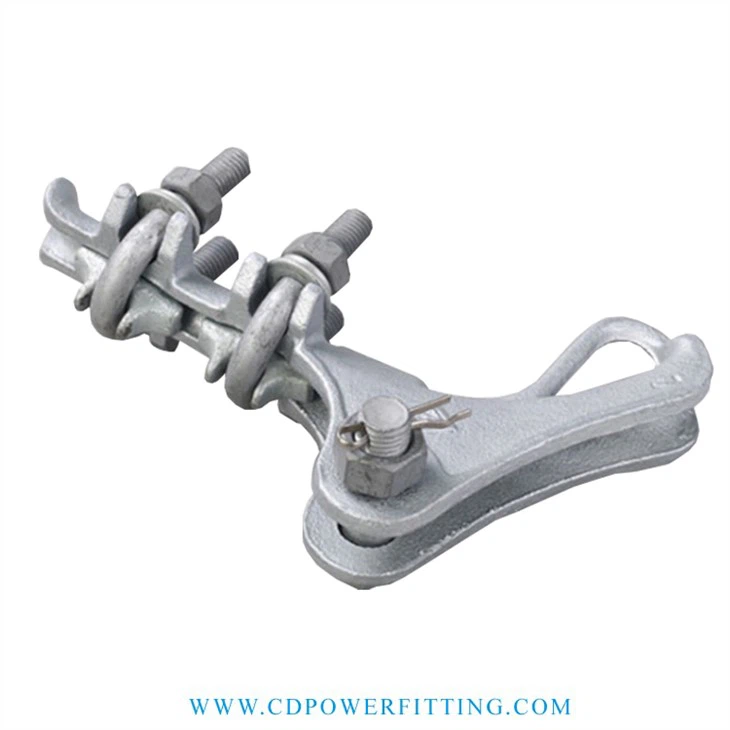

Bevor Sie sich mit den Messmethoden befassen, ist es wichtig, ein grundlegendes Verständnis der Kompressionsdehnungsklemmen zu haben. Diese Klemmen sind so ausgelegt, dass sie die Kabel festlegen und festhalten, wodurch die Zuglast vom Kabel auf die Stützstruktur übertragen wird. Sie kommen in verschiedenen Typen, wie z.Sigle Spannte Typ -StammklemmeAnwesendVerzinkte Stammklemme, UndWaffenstammklemme, jeweils ein eigenes Design und ihre eigene Anwendung.
Die mechanische Stärke einer Druckstammklemme bezieht sich auf ihre Fähigkeit, den angewendeten Kräften ohne Versagen standzuhalten. Dies schließt die Zugfestigkeit, die Scherfestigkeit und die Ermüdungsfestigkeit ein. Zugfestigkeit ist die maximale Menge an Zugspannung, die die Klemme vor dem Brechen standhalten kann, während die Scherfestigkeit die Fähigkeit ist, Kräften zu widerstehen, die parallel zum Kreuzabschnitt der Klemme wirken. Die Ermüdungsfestigkeit ist die Fähigkeit, wiederholtes Belastungs- und Entladenzyklen ohne Versagen standzuhalten.
Messvorbereitungen vor -
- Auswählen der rechten Klemme zum Testen
- Stellen Sie zunächst sicher, dass die zu testende Kompressionsspannungsklemme repräsentativ für die Produktionsstapel ist. Wählen Sie zufällig Stichproben nach relevanten Standards oder Best Practices der Branche aus. Wenn Sie beispielsweise einen großen Produktionslauf haben, sollte ein bestimmter Prozentsatz der Klemmen für Tests ausgewählt werden, um die Qualität der gesamten Charge sicherzustellen.
- Überprüfen Sie die Klemme auf sichtbare Defekte wie Risse, Kratzer oder unsachgemäße Bearbeitung. Solche Defekte können die mechanische Stärke der Klemme erheblich beeinflussen und zu ungenauen Testergebnissen führen.
- Kalibrierung der Testgeräte
- Verwenden Sie kalibrierte Testmaschinen wie universelle Testmaschinen (UTMs), die kontrollierte Zug-, Druck- und Scherkräfte auftragen können. Die Kalibrierung sollte regelmäßig durchgeführt werden, um die Genauigkeit der Kraftmessungen sicherzustellen.
- Andere Geräte wie Lastzellen, Erweiterungen und Dehnungsmessgeräte müssen ebenfalls kalibriert werden. Lastzellen werden verwendet, um die angelegte Kraft zu messen, während Erweiterung und Dehnungsmessgeräte zur Messung der Verformung der Klemme unter Last verwendet werden.
Messung der Zugfestigkeit
- Probenvorbereitung
- Bereiten Sie die Kompressionsdehnungsklemme gemäß den Testanforderungen vor. Dies kann das Anbringen der Klemme an der Testmaschine unter Verwendung geeigneter Vorrichtungen beinhalten. Die Vorrichtungen sollten so gestaltet sein, dass die Last axial auf die Klemme angewendet wird und Biege oder exzentrische Belastungen minimiert.
- Wenn die Klemme in Verbindung mit einem Kabel verwendet wird, sollte das Kabel gemäß den Anweisungen des Herstellers in der Klemme ordnungsgemäß installiert werden. Das Kabel sollte von der richtigen Größe und dem Typ für die Klemme sein, und die Installation sollte mit den entsprechenden Werkzeugen und Techniken durchgeführt werden.
- Durchführung des Zugtests
- Starten Sie die Testmaschine und wenden Sie allmählich eine Zuglast mit konstanter Geschwindigkeit auf die Klemme an. Die Belastungsrate sollte den relevanten Standards entsprechen, typischerweise im Bereich von wenigen Millimetern pro Minute.
- Notieren Sie die angelegte Last und die entsprechende Verformung der Klemme mithilfe der Lastzelle und dem Erweiterungsmesser. Mit zunehmender Last beginnt die Klemme elastisch und dann, wenn die Last hoch genug ist, in die plastische Verformungsstufe eindringt.
- Wenden Sie die Last fort, bis die Klammer ausfällt. Der Fehler kann als der Punkt definiert werden, an dem die Klemme bricht oder verliert seine Fähigkeit, das Kabel zu halten. Die während des Tests aufgezeichnete maximale Last ist die Zugfestigkeit der Klemme.
Messung der Scherfestigkeit
- Scherprüfungsaufbau
- Für Scherfestigkeitstests ist ein anderer Satz von Vorrichtungen erforderlich. Die Kompressionsdehnungsklemme wird in eine Fixture platziert, die eine Scherkraft auf die Klemme aufweist. Die Scherkraft wird parallel zum Querschnitt der Klemme aufgetragen.
- Ähnlich wie beim Zugtest sollte die Testmaschine kalibriert werden und die Last mit konstanter Geschwindigkeit angewendet werden.
- Verfahren zur Scherprüfung
- Wenden Sie die Scherlast auf die Klemme an. Notieren Sie wie beim Zugtest die angelegte Last und die entsprechende Verformung. Die Klemme widersetzt sich der Scherkraft, bis sie ihre Scherfestigkeitsgrenze erreicht.
- Die Scherfestigkeit wird als maximale Scherlast bestimmt, die die Klemme vor dem Versagen standhalten kann. Das Versagen eines Schertests kann in Form einer Scherfraktur oder einer übermäßigen Verformung erfolgen, die die Klemme unwirksam macht.
Messung der Ermüdungsfestigkeit
- Ermüdungstest -Setup
- Ermüdungstests sind komplexer als Zug- und Scherentests. Eine Ermüdungstestmaschine wird verwendet, um eine zyklische Belastung auf die Kompressionsdehnungsklemme anzuwenden. Die zyklische Belastung kann entweder eine konstante Amplitudenlast oder eine Variable -Amplitudenlast sein, abhängig von den erwarteten Servicebedingungen der Klemme.
- Die Klemme ist in der Ermüdungstestmaschine installiert und die zyklische Last wird bei einer bestimmten Frequenz angewendet. Die Häufigkeit sollte für die tatsächlichen Ladebedingungen repräsentativ sein, die die Klemme im Dienst erlebt.
- Durchführung des Ermüdungstests
- Führen Sie den Ermüdungstest für eine bestimmte Anzahl von Zyklen aus. Überwachen Sie während des Tests die Klemme auf Anzeichen von Schäden wie Rissen oder Lösen.
- Die Ermüdungsstärke ist definiert als die maximale zyklische Belastung, die die Klemme für eine bestimmte Anzahl von Zyklen ohne Versagen standhalten kann. Wenn die Klemme vor der angegebenen Anzahl von Zyklen fehlschlägt, zeigt sie an, dass die Ermüdungsstärke nicht ausreicht.
Interpretation der Testergebnisse
Sobald die Tests abgeschlossen sind, müssen die Ergebnisse sorgfältig interpretiert werden. Vergleichen Sie die gemessenen mechanischen Festigkeitswerte mit den Entwurfsspezifikationen und Branchenstandards. Wenn die gemessenen Werte niedriger sind als die erforderlichen Werte, kann dies ein Problem mit dem Herstellungsprozess, der Materialqualität oder dem Design der Klemme anzeigen.
In einigen Fällen können weitere Untersuchungen erforderlich sein, um die Grundursache der niedrigen Festigkeit zu bestimmen. Dies könnte eine Materialanalyse wie chemische Zusammensetzungsanalyse und Härteprüfung oder eine Überprüfung des Herstellungsprozesses zur Identifizierung potenzieller Probleme beinhalten.
Bedeutung der genauen Messung
Eine genaue Messung der mechanischen Stärke von Kompressionsdehnungsklemmen ist von größter Bedeutung. In elektrischen Stromversorgungssystemen kann eine schwache Klemme zu einem Kabelabfällen führen, was zu kurzen Schaltkreisen, Stromausfällen und sogar einem Sicherheitsrisiko für Personal und der Öffentlichkeit führen kann. In anderen Branchen wie Bau und Transport können unzuverlässige Klemmen auch zu strukturellen Ausfällen und Unfällen führen.
Als Lieferant für Kompressionsspannungsklemme sind wir bestrebt, hochwertige Produkte bereitzustellen. Durch die genaue Messung der mechanischen Stärke unserer Klemmen können wir sicherstellen, dass sie den höchsten Qualitäts- und Zuverlässigkeitsstandards entsprechen. Wenn Sie Kompressionsspannungsklemmen benötigen oder Fragen zu ihrer mechanischen Stärkemessung haben, können Sie sich gerne an uns kontaktieren, um weitere Diskussionen und Beschaffungen zu erhalten.
Referenzen
- ASTM International. (20xx). Standard -Testmethoden für mechanische Eigenschaften von Materialien.
- IEC (Internationale Elektrotechnische Kommission). (20xx). Standards für Stromübertragungs- und Verteilungskomponenten für elektrische Stromversorgung.
- Herstellerhandbücher für Kompressionsdehnungsklemmen und Testgeräte.
