Wie stellt man das korrekte Montagedrehmoment einer Druck-Dehnungsklemme sicher?

Hallo! Als Lieferant von Druck-Dehnungsklemmen habe ich aus erster Hand gesehen, wie wichtig es ist, das richtige Montagedrehmoment sicherzustellen. Um dies richtig zu machen, geht es nicht nur darum, die Regeln zu befolgen. Es geht darum, sicherzustellen, dass Ihre elektrischen Systeme sicher und effizient funktionieren. Schauen wir uns also an, wie Sie das perfekte Montagedrehmoment für Ihre Kompressions-Dehnungsklemmen erreichen können.

Warum das richtige Montagedrehmoment wichtig ist

Zunächst einmal: Warum sollte Ihnen das Montagedrehmoment überhaupt wichtig sein? Nun, es ist einfach. Wenn das Drehmoment zu niedrig ist, hält die Klemme den Leiter möglicherweise nicht fest. Dies kann zu lockeren Verbindungen führen, was wiederum zu Überhitzung, Stromausfall und sogar elektrischen Bränden führen kann. Ist das Drehmoment hingegen zu hoch, besteht die Gefahr einer Beschädigung der Klemme oder des Leiters. Dies kann die Verbindung schwächen und die Lebensdauer sowohl der Klemme als auch des Leiters verkürzen.

Drehmomentspezifikationen verstehen

Jede Kompressions-Dehnungsklemme wird mit spezifischen Drehmomentspezifikationen geliefert. Diese werden in der Regel vom Hersteller bereitgestellt und basieren auf der Art der Klemme, der Größe des Leiters und dem Material sowohl der Klemme als auch des Leiters. Es ist äußerst wichtig, diese Spezifikationen sorgfältig zu lesen und zu befolgen.

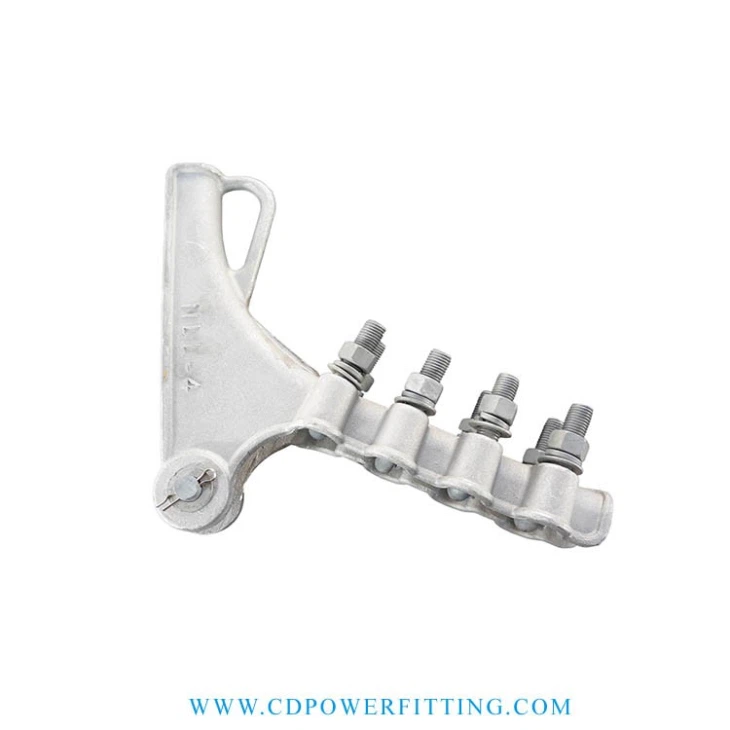

Wenn Sie beispielsweise a verwendenPistolenförmige Dehnungsklemme, können sich die Drehmomentanforderungen von denen eines unterscheidenMaßgeschneiderte verschraubte Dehnungsklemme. DerSackgassenklemme aus Aluminiumlegierunghat auch seine eigenen, einzigartigen Drehmomentanforderungen.

Werkzeuge zur Drehmomentmessung

Um sicherzustellen, dass Sie das richtige Drehmoment anwenden, benötigen Sie die richtigen Werkzeuge. Das gängigste Werkzeug hierfür ist ein Drehmomentschlüssel. Es gibt verschiedene Arten von Drehmomentschlüsseln, z. B. Klick-, Balken- und digitale Drehmomentschlüssel.

• Klick-Drehmomentschlüssel: Dies sind die beliebtesten Typen. Wenn das voreingestellte Drehmoment erreicht ist, machen sie ein Klickgeräusch, das Sie darüber informiert, dass Sie mit dem Anziehen aufhören müssen.
• Drehmomentschlüssel vom Balkentyp: Diese haben ein einfaches Design mit einem Balken, der sich biegt, wenn ein Drehmoment ausgeübt wird. Sie lesen den Drehmomentwert von einer Skala am Schraubenschlüssel ab.
• Digitale Drehmomentschlüssel: Diese bieten eine digitale Anzeige des Drehmoments, die genauer und einfacher abzulesen ist als die anderen Typen.

Prüfungen vor der Installation

Bevor Sie mit dem Festziehen der Klemme beginnen, sollten Sie einige Dinge überprüfen:

• Überprüfen Sie die Klemme und den Leiter: Achten Sie auf Anzeichen von Beschädigungen wie Risse, Biegungen oder Korrosion. Wenn Sie Probleme feststellen, verwenden Sie weder die Klemme noch den Leiter.
• Reinigen Sie die Oberflächen: Stellen Sie sicher, dass die Kontaktflächen der Klemme und des Leiters sauber sind. Jeglicher Schmutz, Fett oder Oxid kann das Drehmoment und die Verbindungsqualität beeinträchtigen.
• Überprüfen Sie die Schraube und Mutter: Stellen Sie sicher, dass Schraube und Mutter die richtige Größe haben und in gutem Zustand sind. Eine beschädigte oder falsche Schraube kann zu ungenauen Drehmomentwerten führen.

Installationsprozess

Lassen Sie uns nun den Installationsprozess Schritt für Schritt durchgehen:

1. Positionieren Sie die Klemme: Platzieren Sie die Druckspannungsklemme an der richtigen Stelle am Leiter. Stellen Sie sicher, dass es richtig ausgerichtet ist und dass der Leiter in der Klemme zentriert ist.
2. Setzen Sie die Schraube und Mutter ein: Führen Sie die Schraube durch die Löcher in der Klemme und dem Leiter und schrauben Sie dann die Mutter auf die Schraube. Ziehen Sie die Mutter noch nicht fest.
3. Stellen Sie den Drehmomentschlüssel ein: Stellen Sie den Drehmomentschlüssel auf den angegebenen Drehmomentwert für Ihre Klemme und Ihren Leiter ein.
4. Ziehen Sie die Mutter fest: Ziehen Sie die Mutter mit dem Drehmomentschlüssel schrittweise fest. Tragen Sie das Drehmoment gleichmäßig und gleichmäßig auf. Wenn Sie sich dem voreingestellten Drehmoment nähern, zeigt der Schraubenschlüssel an, wann Sie den richtigen Wert erreicht haben.
5. Überprüfen Sie die Verbindung: Überprüfen Sie nach dem Festziehen die Verbindung auf festen Sitz. Zwischen der Klemme und dem Leiter dürfen keine sichtbaren Lücken oder Bewegungen vorhanden sein.

Faktoren, die das Drehmoment beeinflussen

Es gibt einige Faktoren, die das tatsächlich während der Installation angewendete Drehmoment beeinflussen können:

• Reibung: Reibung zwischen der Schraube, der Mutter und den Klemmflächen kann die zum Drehen der Mutter erforderliche Kraft erhöhen. Dies bedeutet, dass Sie möglicherweise mehr Drehmoment als den angegebenen Wert aufbringen müssen, um die richtige Klemmkraft zu erreichen.
• Materialeigenschaften: Auch das Material der Schraube, Mutter und Schelle kann das Drehmoment beeinflussen. Weichere Materialien erfordern beispielsweise möglicherweise ein geringeres Drehmoment, um Schäden zu vermeiden.
• Umgebungsbedingungen: Extreme Temperaturen, Feuchtigkeit und andere Umweltfaktoren können dazu führen, dass sich die Materialien ausdehnen oder zusammenziehen, was sich auf das Drehmoment auswirken kann.

Qualitätskontrolle

Sobald die Installation abgeschlossen ist, empfiehlt es sich, einige Qualitätskontrollprüfungen durchzuführen:

• Visuelle Inspektion: Achten Sie auf Anzeichen von zu starkem oder zu geringem Anziehen, wie z. B. verformte Klemmenteile oder lockere Verbindungen.
• Drehmoment erneut prüfen: Überprüfen Sie das Drehmoment nach einiger Zeit erneut, um sicherzustellen, dass es sich nicht aufgrund von Vibrationen oder anderen Faktoren verändert hat.

Schulung und Zertifizierung

Wenn Sie mit der Installation von Druck-Dehnungsklemmen oder der Verwendung von Drehmomentschlüsseln nicht vertraut sind, ist es eine gute Idee, sich ein wenig zu schulen. Es gibt viele Schulungskurse, in denen Sie die richtigen Techniken und Sicherheitsverfahren erlernen können.

Einige Organisationen bieten auch Zertifizierungsprogramme für Drehmomentschlüsselbediener an. Eine Zertifizierung kann Ihnen und Ihren Kunden mehr Vertrauen in die Qualität Ihrer Arbeit geben.

Abschluss

Die Sicherstellung des korrekten Montagedrehmoments einer Druck-Dehnungsklemme ist für die Sicherheit und Leistung Ihrer elektrischen Systeme von entscheidender Bedeutung. Indem Sie die Spezifikationen des Herstellers befolgen, die richtigen Werkzeuge verwenden und ordnungsgemäße Qualitätskontrollen durchführen, können Sie sicherstellen, dass Ihre Klemmen korrekt installiert werden.

Wenn Sie auf der Suche nach hochwertigen Druck-Dehnungsklemmen sind oder weitere Informationen zum Montagedrehmoment benötigen, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Ihnen bei all Ihren Klemmanforderungen zu helfen. Kontaktieren Sie uns, um ein Beschaffungsgespräch zu beginnen und die besten Lösungen für Ihre Projekte zu finden.

Referenzen

• Elektroinstallationshandbuch, Schneider Electric
• Nationaler Code für elektrische Sicherheit (NESC)
